这次评测的是贝斯特四口充电器，每口可能提供5V2.4A共12w的功率，能够说是一款多口快充充电头，下面一路来看看。
一、开箱篇

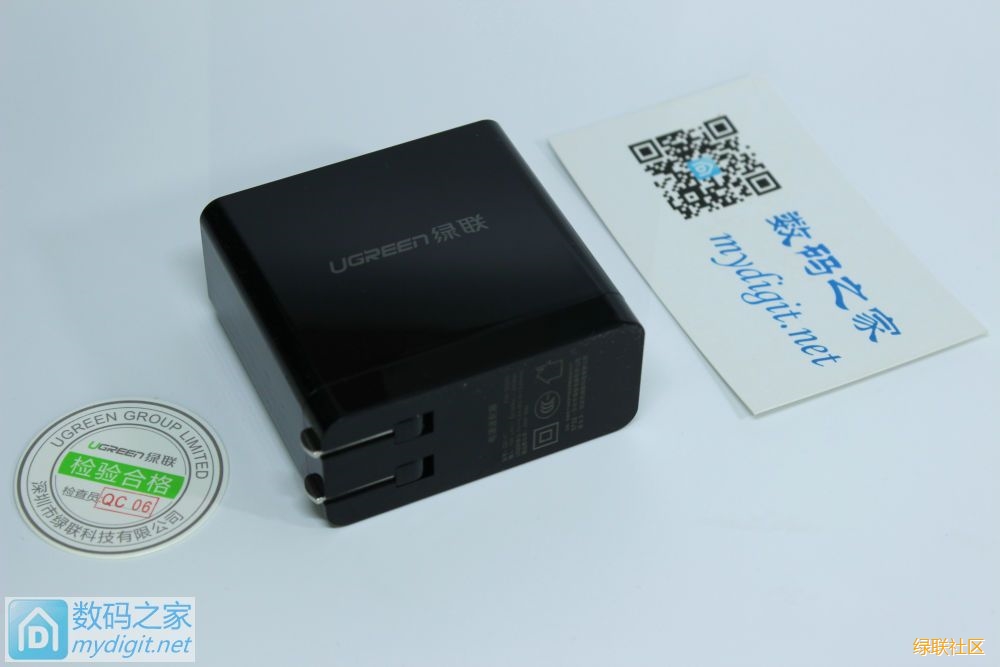

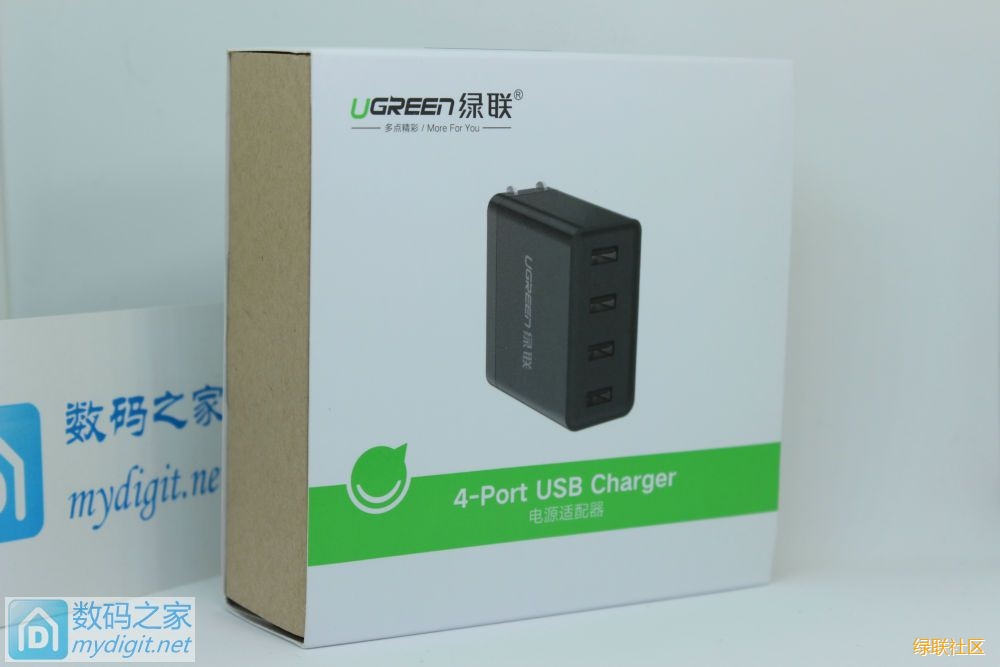

打开包装后除了数码之家平台名片，还有贝斯特厂家的合格证

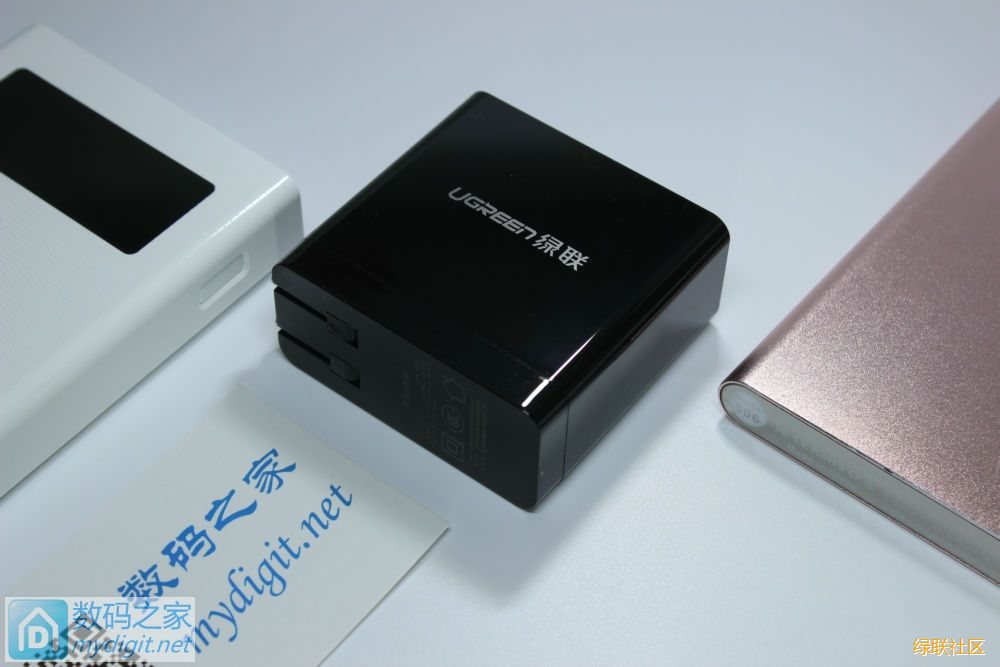

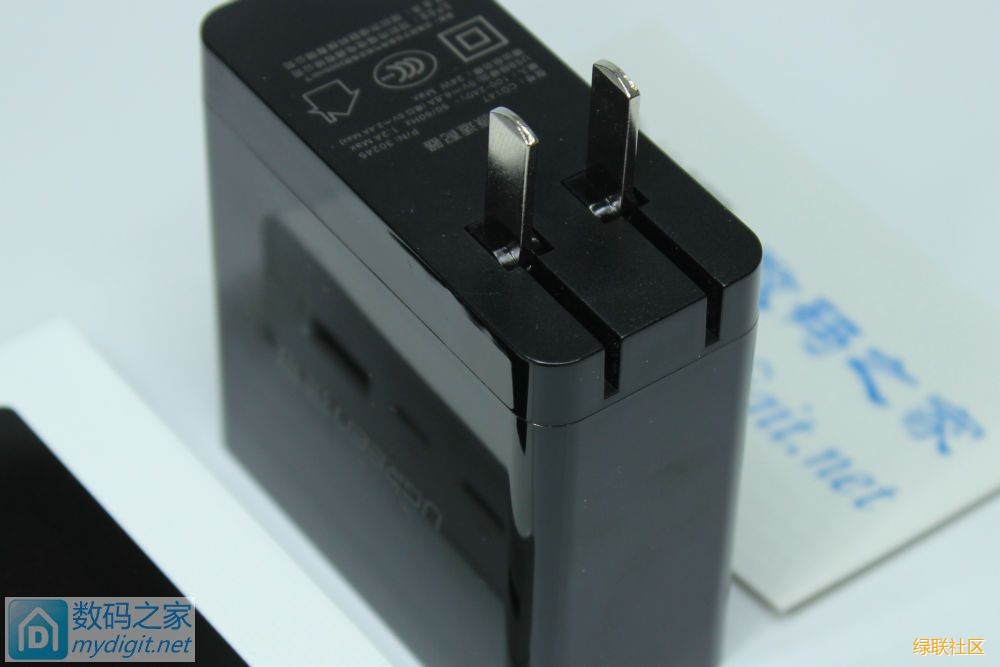

充电器沉甸甸的很有质感，选取了PC防火表壳，插头折叠容易收纳。

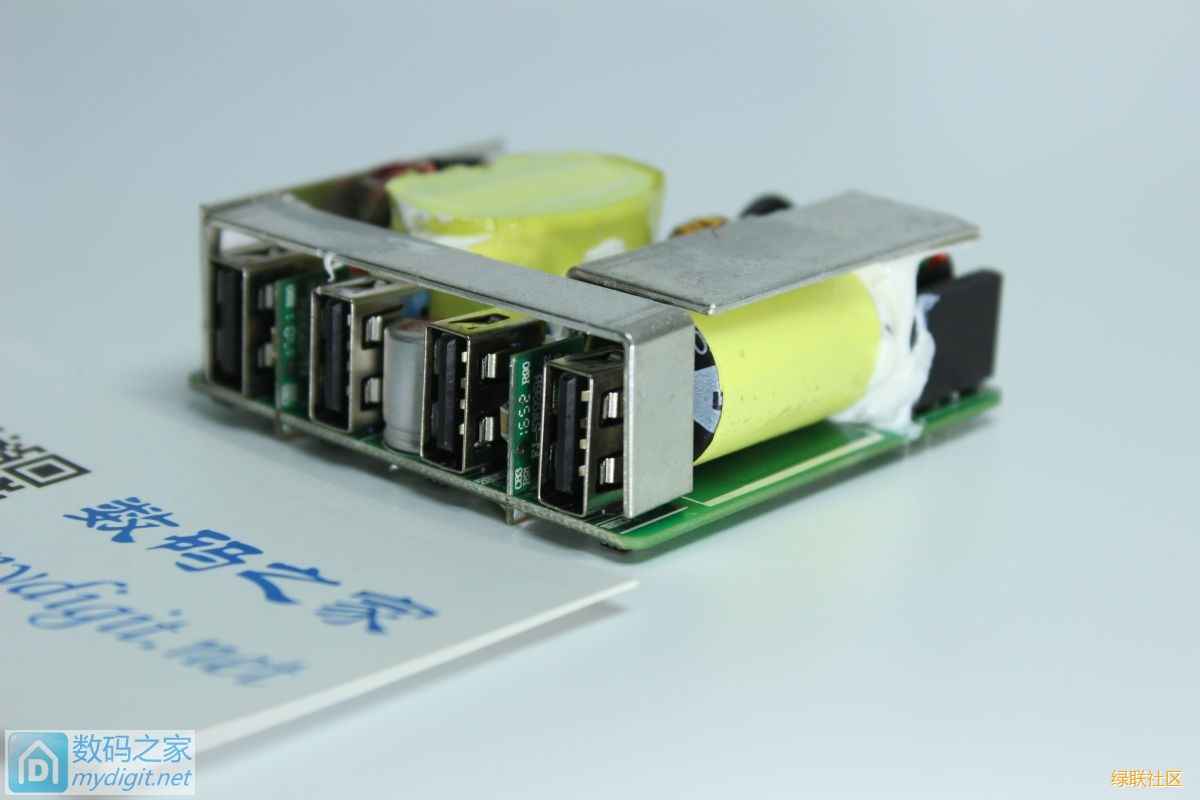

四个usb口略微下凹，和表壳结合的极度缜密，插入usb头很顺畅，不会出现母口金属壳反对的情况，足见设计用心。
边角圆滑无毛刺，接缝处结合缜密，造作很精密。
表壳很美丽，选取PC防火表壳，切合国度阻燃尺度，100度不变形，750度不点火，再配上纯色钢琴烤漆工艺，使用单一美好。

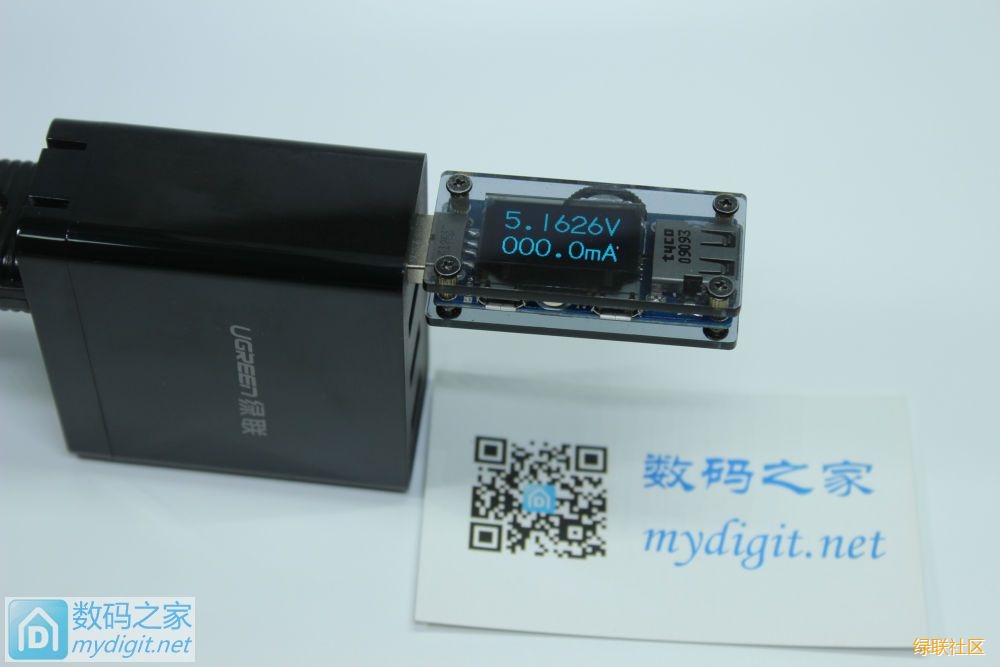

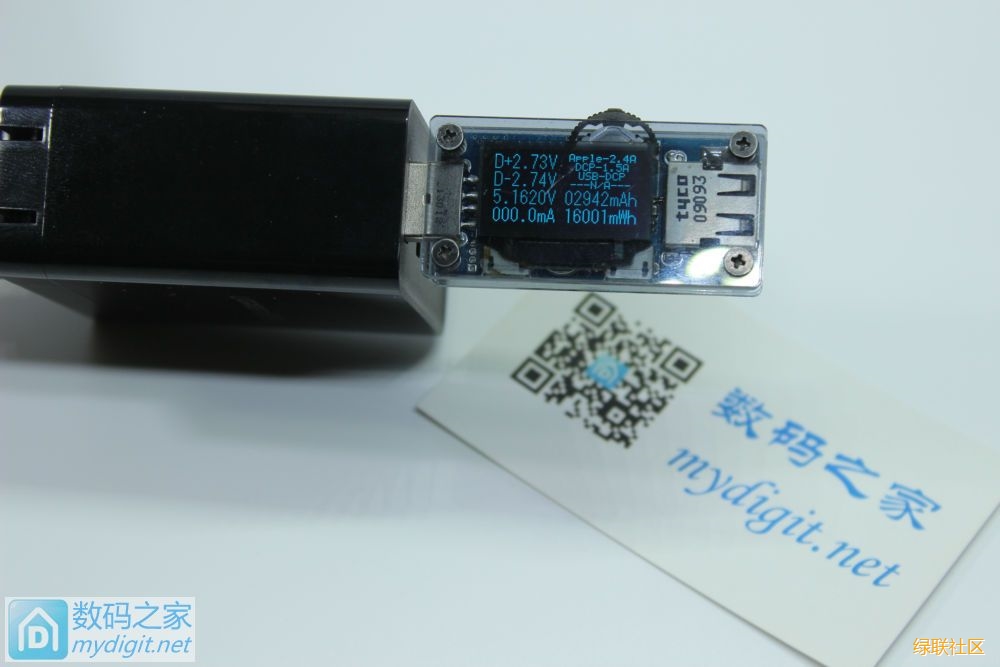

待机电压5.16V，由因而并联输出，四个口都是这样的电压。

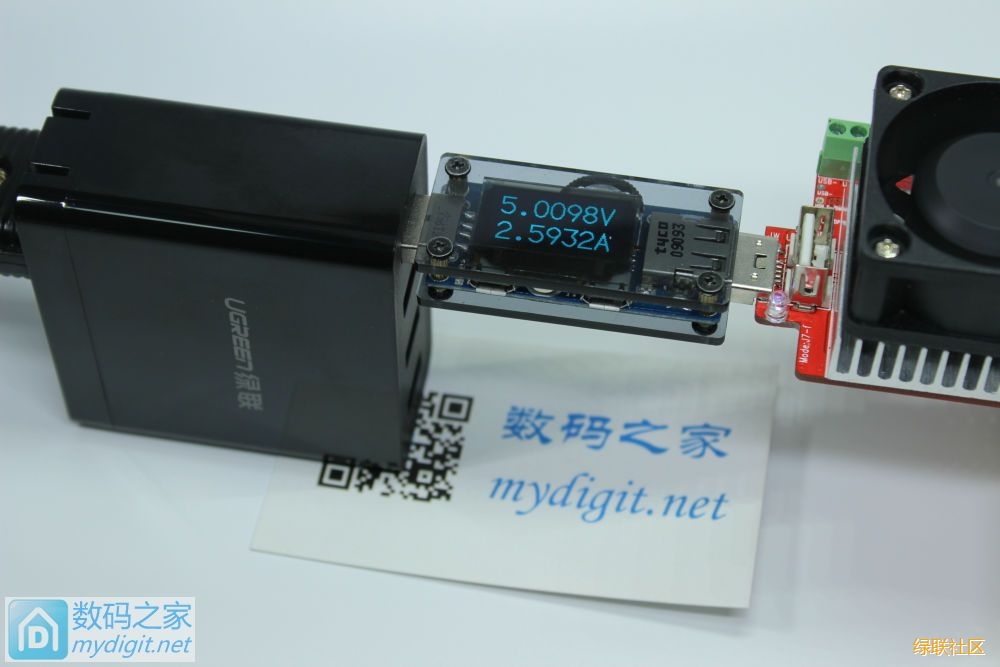

充电器可能提供6.8A的总输出电流，每个口都能支持2.4A输出，下面的测试图也可能看出单口最大输出能够达到5.0098V2.5932A，设计略有余量，有余量可能在设备刚插入充电器电流最大的情况下保障充电器不�；す毓厥涑�，余量也不能太大，长功夫超出设计功率会增长充电器boom的风险。
经过测试每个口都能输出差不多的功率，限流芯片还是不错的，没有那么多USB表，插了三个口测试了下可能轻松达到5.5A的水平电压没有太大的降落，固然没有测试到6.8A34W的水平，但是看样子还是很轻松的。
看usb表右上角的和谈嗅探部门，能够看出充电器支吃旎果2.4A和DCP，这里只是显示常见的和谈。

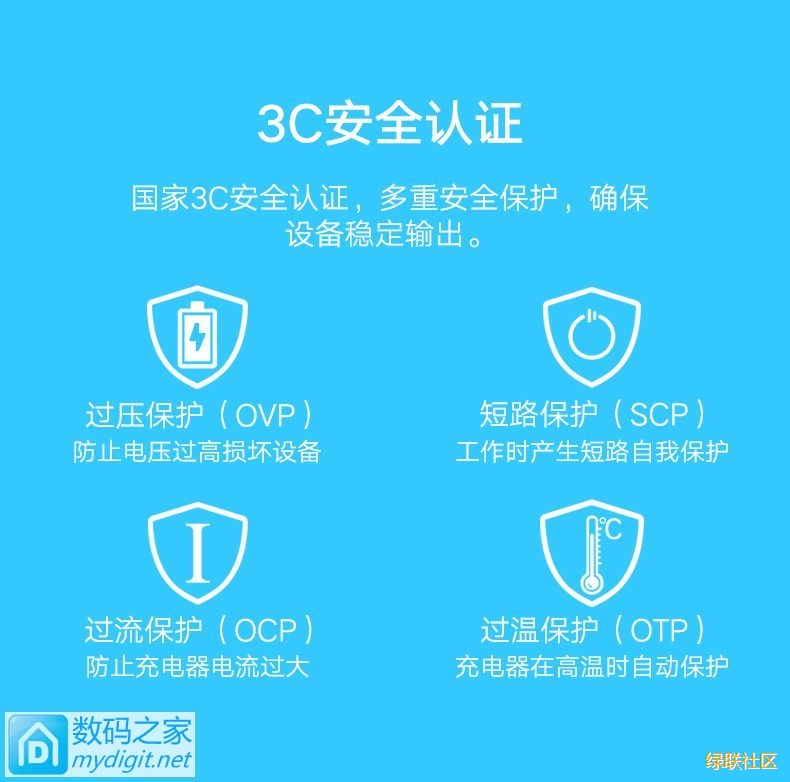

充电器�；ぶ艿�，过压、过流、短路、超温�；せ崛媚憧赡馨残娜ナ褂�，真正做到了单一美好。
二、拆解篇

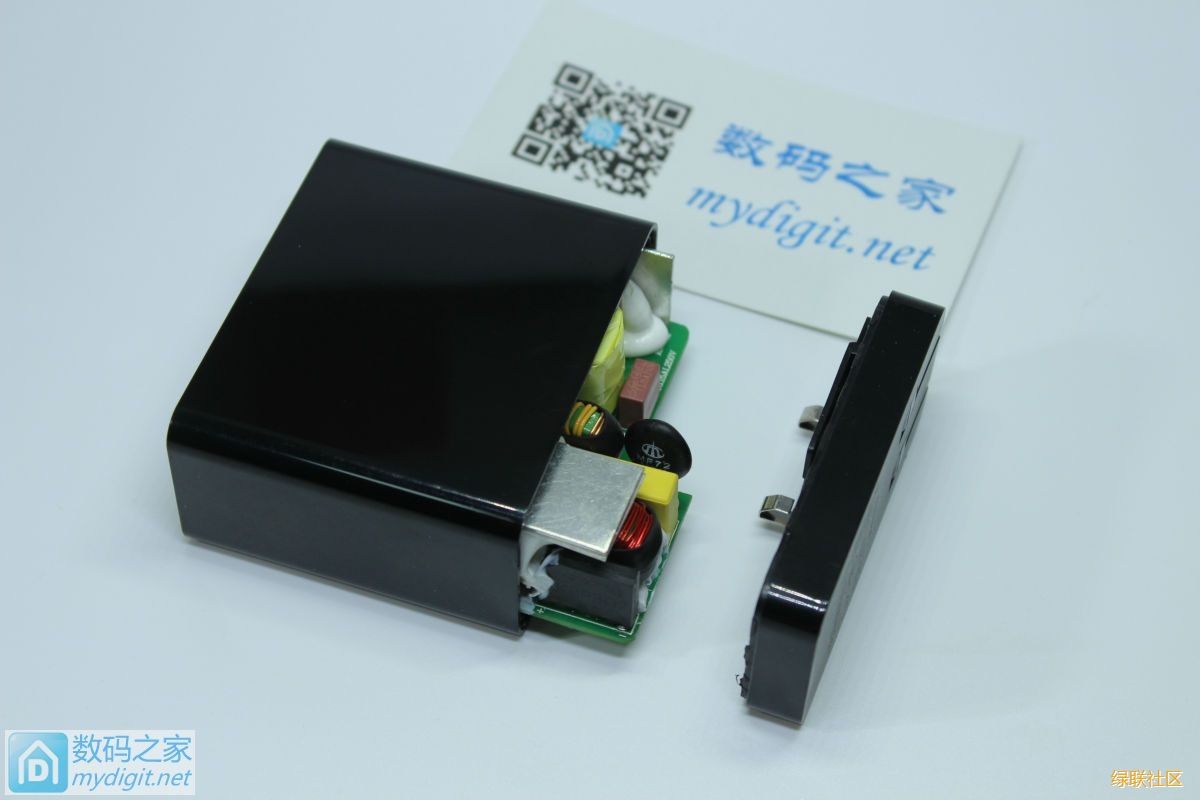

接缝处结合精密，插进壁纸刀都很难，一看就知路选取了超声波焊接，对付超声波就只能大锤服侍了。AC插头和主板没有选取软线衔接而选取了触片，增长了安全性，预防软线在内部弯折造成的不确定性危险。

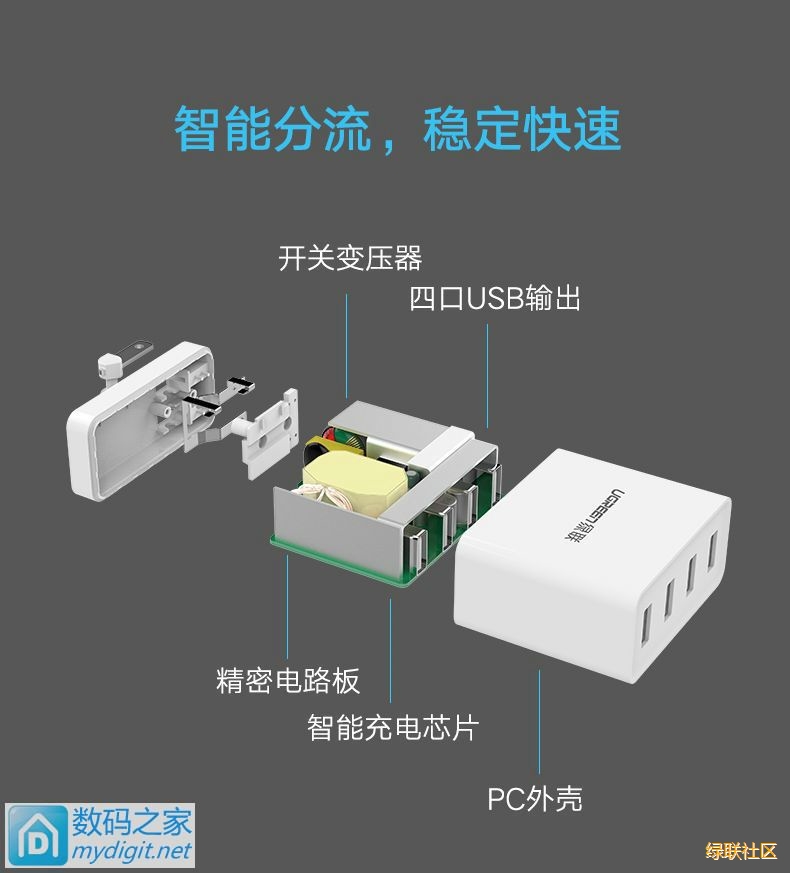

pcb在充电器内部由凹槽固定，很缜密抽出来还是要使劲的� ？吹搅顺涞缙髂诓�，第一眼就是大大的变压器和大片的散热片了，和下图的官方宣传图差不多，还是可能看出厂家很当真的，连散热片布局也画的这么正确，给个赞。
结构紧凑，元件间灌了好多硅胶，起到固定元件和散热的作用，但是就让看元件变得难题沉沉，看了一番后无从下手，只得作罢，看不到主控芯片，主mos，同步整流mos的型号参数，略微遗憾，不外看这用料做工不懂充电器的人应该也能看的出很不错吧。

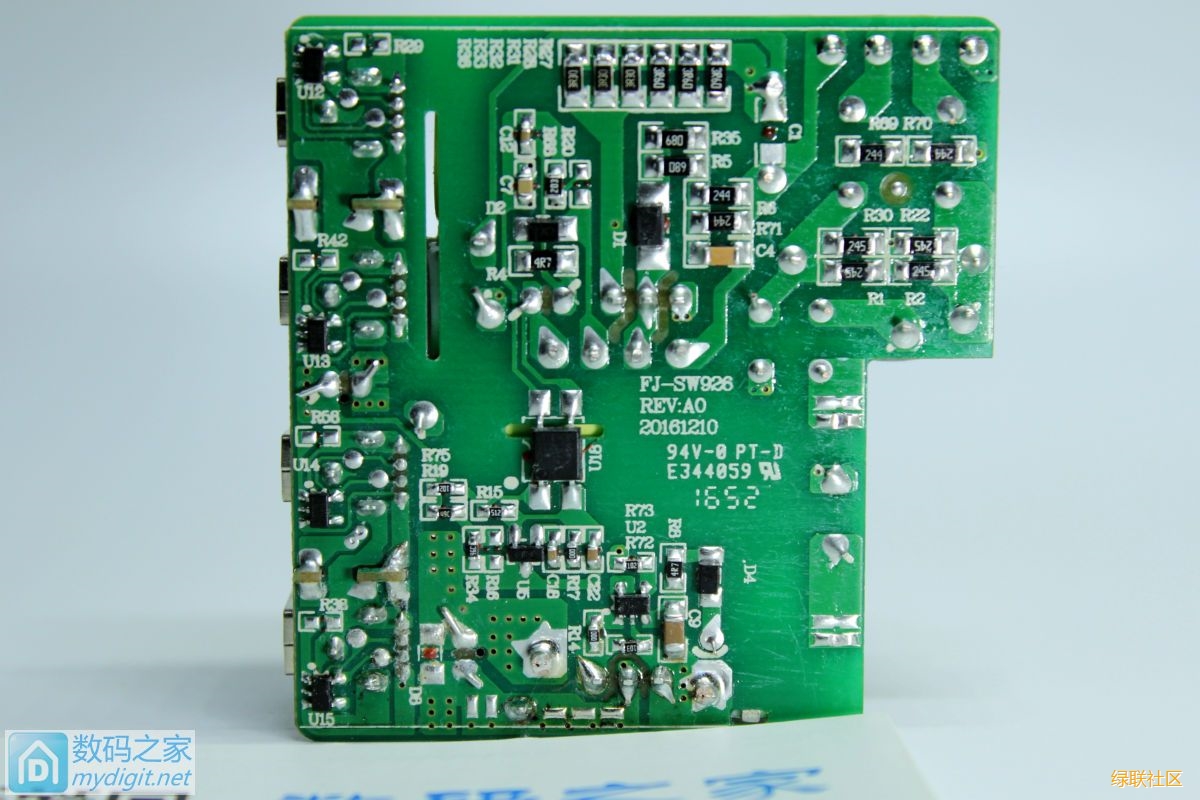

背面元件不多，主控ic也不在背面，它其切实正面mos旁边，大坨的硅胶下面呢。
这边能够看到用黄色绝缘胶布包裹着的主电解电容，从电容底下往里看能力看到6脚的主控芯片安安静静的躺在那里。再看四个usb口之间的那两块幼板，那是限度电流的板子，整不了胶拆个幼板还是很轻松的，后面我会把这个幼板吹下来。一个板子节造两个usb口的输出电流，多口的充电器通常城市有限流芯片，由于多口充电器都是并联输出，如过没有限流，那单usb口就可能输出全数的充电器功率，具体到这个就是一个usb口就能输出5V6.8A34W的充电器总功率，这样大的电流遇到接触电阻大的usb插头，很容易就把usb口烧消融，造成危险。
这个四脚的就是整流桥，通常大功率充电器才会用到这样的整流桥，通常的幼功率充电器用一个四脚的幼贴片就搞定了。

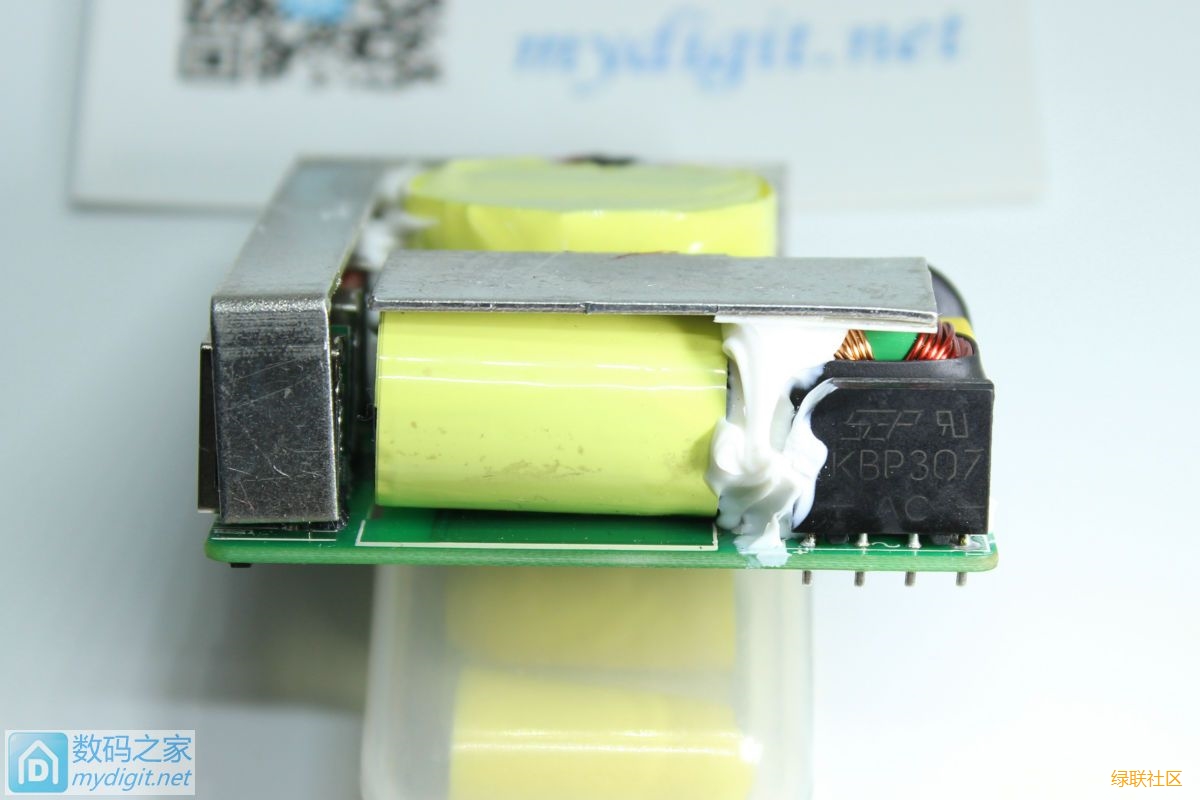

整流桥型号：KBP307,3A1000V的桥绰绰有余，底子就不用散热片。

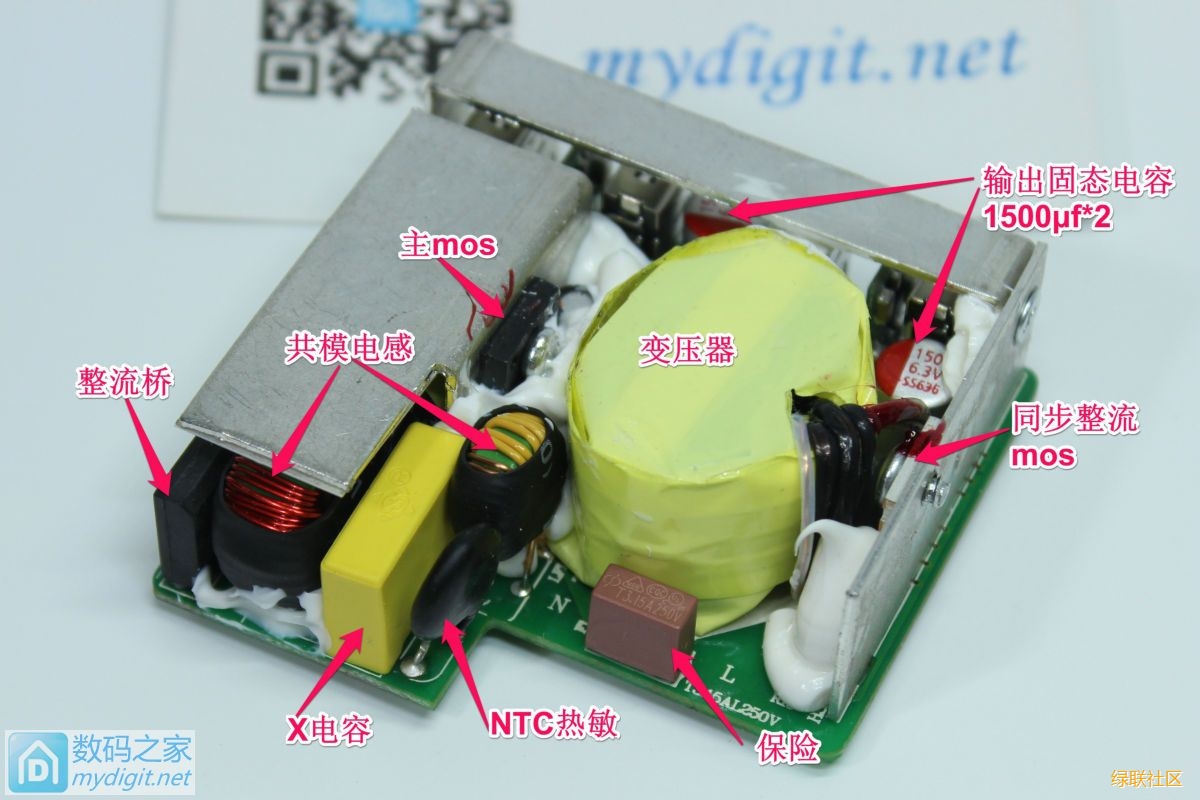

看看正面的重要元件：

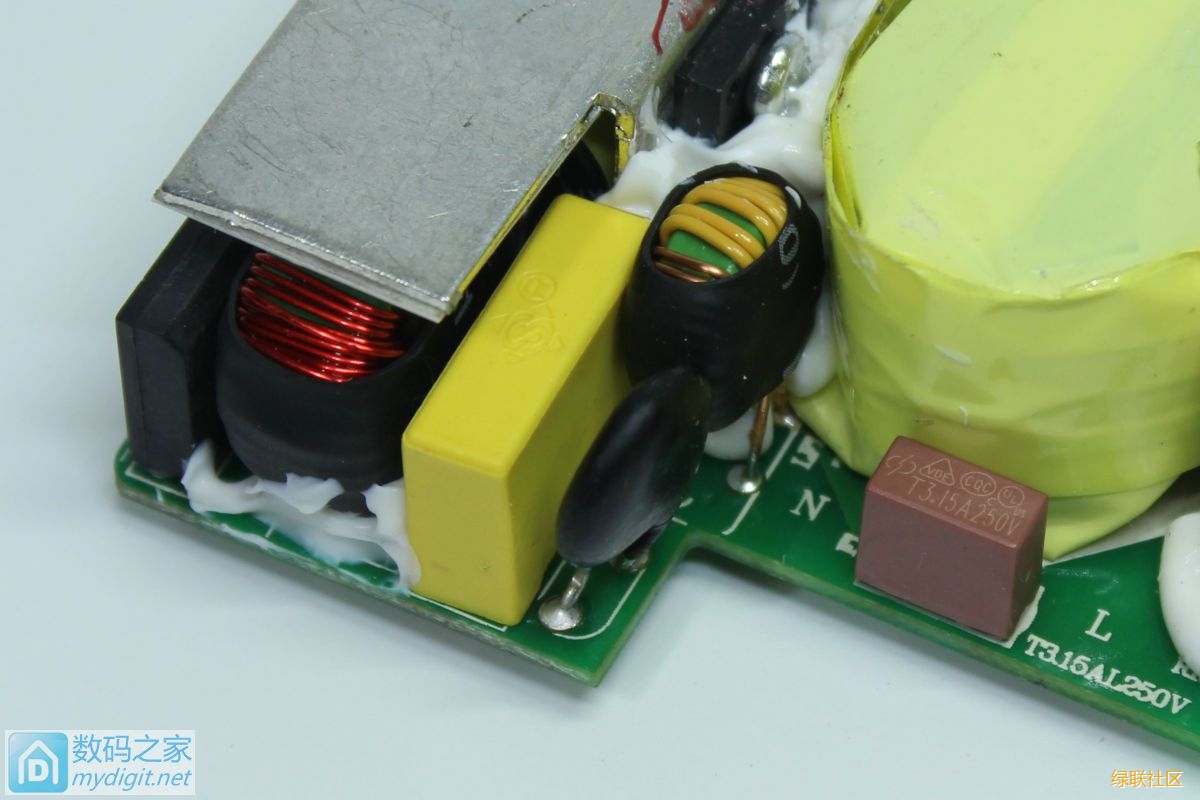

3.15A250V的方块保险
NTC热敏可能削减启动时电流对其他元件的冲击
两个共模电感和一个X电容组成了充电器的EMI电路，有效隔离电磁滋扰，这个就能看出一个充电器的用料几多，通常的充电器给你一个共模电感就已经很奢侈了
主mos和同步整流mos都深深的藏在了白色的硅胶之中，用螺丝固定在大大的散热片上，让mos高快开关产生的热量实时传递出去
输出侧有两个1500μf的固态电容，还有个0的这个角度被硅胶挡住了，提供了足够的容量来滤波

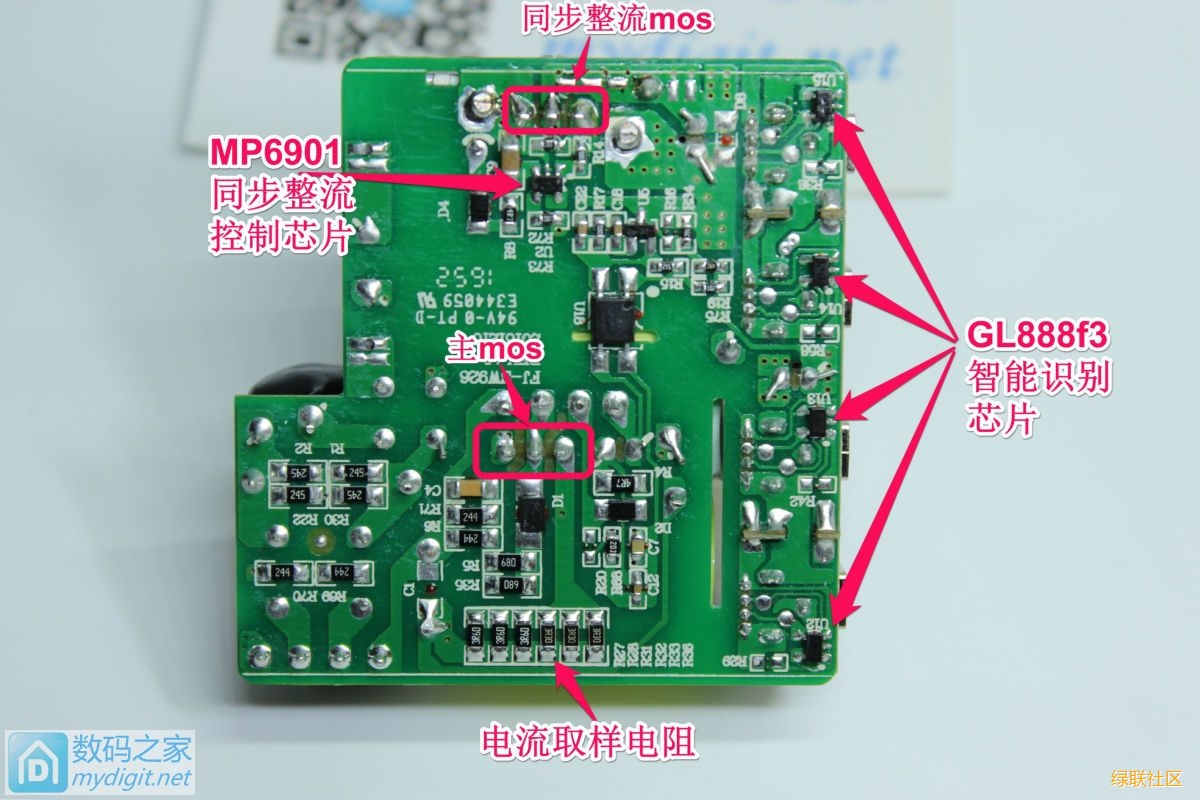

背面部门：
6个大功率贴片电阻并联组成了电流取样电阻，这些电阻的大幼决定了充电器可能输出电流的幼大
四个GL888F3智能鉴别芯片别离掌管四个usb口的鉴别，为设备提供最大的充电电流
上面挨着同步整流mos焊脚的芯片是MP6901同步整流节造芯片，凭据周期来节造整流mos高快开关让高频互换造成直流，这就是整流，同步整流比起肖特基整流散热幼，节约能耗。
再仔细看看EMI电路吧，这电感，这X看着就舒服

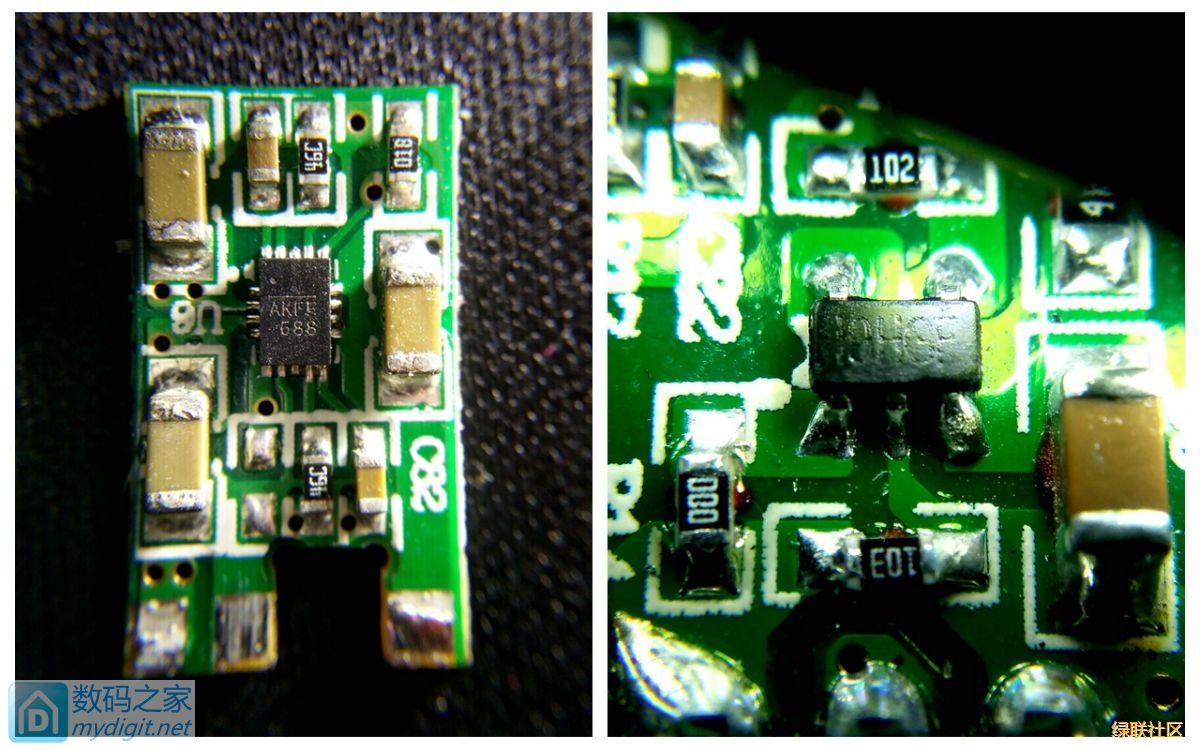

这就是限流幼板和同步整流节造芯片，限流芯片丝印AKFFG88还是688，太幼了，查不到具体型号参数，同步整流芯片丝印19HGF,就是MP6901，来自mps(美国芯源），MP6901低压降二极管仿真器芯片，结合表部开关取代肖特基二极管高效，反激变换器。芯片节造表部开关的正向压降约70mV和关关当电压变为负。包装的选择是一个节俭空间的tsot23-5或SOIC - 8。
这是智能鉴别芯片GL888F3,丝印888f3，只找到了GL888F2的资料，应该3是升级版，可能识此外充电和谈更多吧。

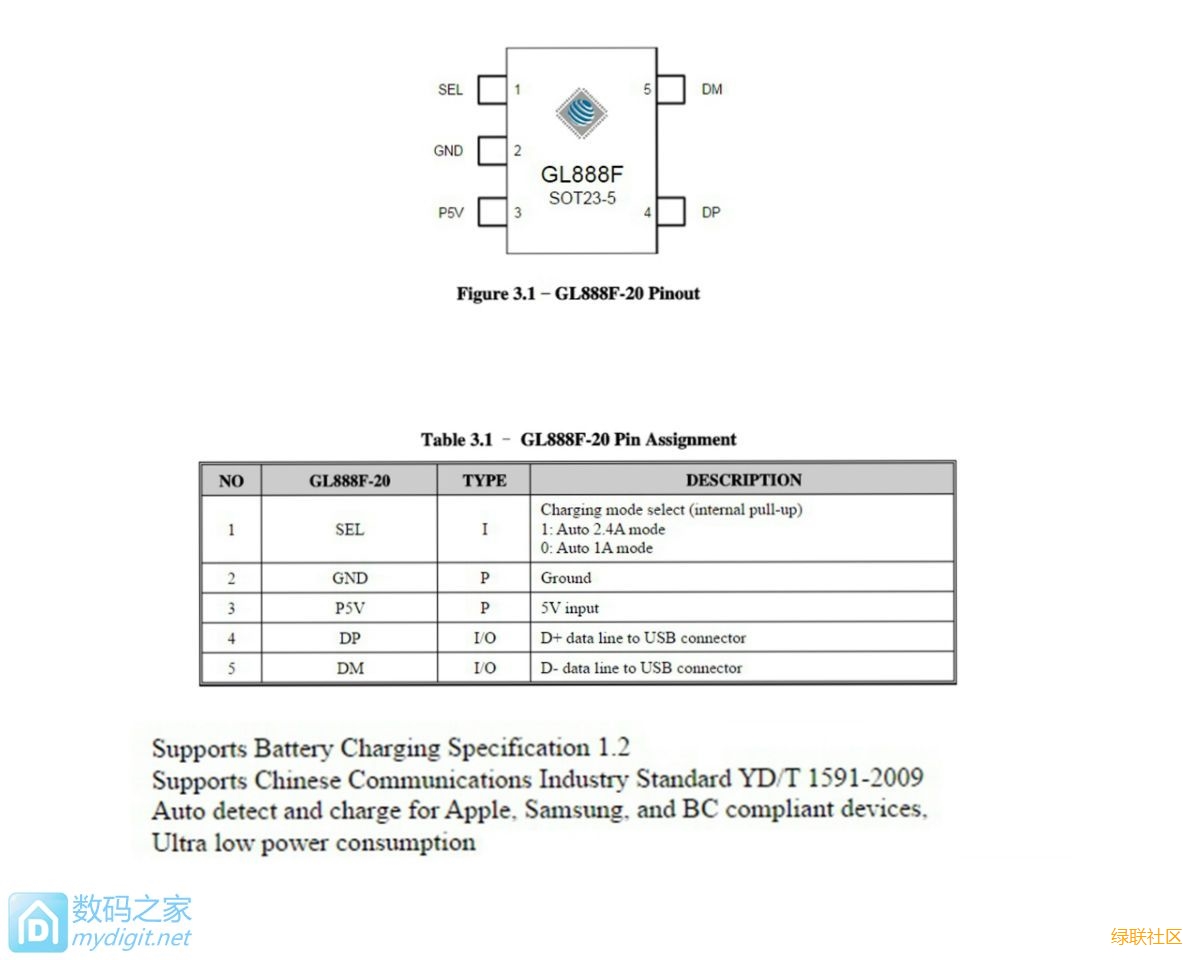

下图是F2的资料：
GL888F是USB充电和谈端口节造IC，可自动鉴别充电设备类型，并通过对应的usb充电和谈与设备握手，使之获得最大充电电流，在�；こ涞缟璞傅那疤嵯陆诩蟪涞绻Ψ�。
GL888F利用领域：移动电源、便携式充电器、车载充电器等。
GL888F个性
工作电压：4.5V～5.5V
支持多种USB充电和谈，各充电和谈自动切换，蕴含：Divider1/Divider2/Divider3充电和谈（苹果专用）D+/D–置1.2V模式（三星专用）BC1.2 DCP及CTIS YD/T 1591-2009充电和谈靠得住的上电复位(POR)及低压复位(LVR)机能。
就是这样的鉴别芯片让你的手机和pad在插上充电器时可能以最大的电流进行充电，提高充电快率。
总结：
利益：插头折叠幼巧便携
表壳阻燃钢琴烤漆
智能鉴别四大�；�
做工给力舍得用料
弊端：最大6.8A每口2.4A，四个2A设备同时插入的时辰会吃不消，这是行业普遍景象，勉强算一个吧。
总之这是一款壮大的多口充电器，这么幼的体积做到便携再可能输出34W功率已经相当给力，幼身段有大能量你值得占有！
文章起源：数码之家
作者：buyuliang
